在企业网络运维领域。成功搭建三层架构组网十分关键。解决相关问题同样关键。今日。「极客运维社」的飞哥会给大家详细讲述这方面内容。能助你轻松掌握网络搭建技巧。还能掌握故障排除技巧！

网络架构意义

三层架构组网对企业很重要。它能提升网络性能。可以合理划分网络层次。能让数据传输更高效。现在不少企业采用三层架构后。网络稳定性和安全性大幅提高。员工办公效率显著提升。拿一些中小企业来说。原本网络常出问题。采用三层架构组网后。网络响应速度变快。掉线情况大幅减少。

企业规模存在差异，业务需求也不尽相同。大型企业业务繁杂，数据流量大。大型企业对网络扩展性要求高。大型企业对容错性要求也高。中小企业业务相对简单。中小企业更看重成本和实用性。搭建时，要依据实际情况进行设计。

拓扑图详解

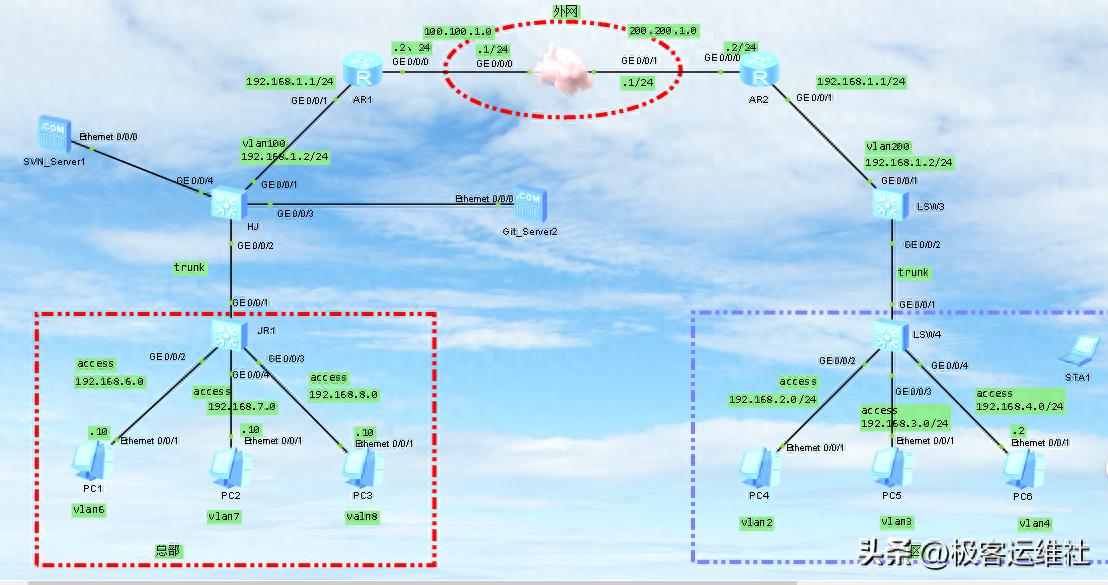

三层架构拓扑图包含核心层、汇聚层以及接入层。核心层的作用是高速转发数据。汇聚层能够实现数据汇聚，还可执行策略。接入层可为用户提供网络接入服务。通过这种分层设计，网络管理变得更加便利，故障排查也更为简易。

绘制拓扑图时。要考虑网络设备选型。还要考虑连接方式。不同品牌型号的设备。性能存在差异。接口也有不同。合理规划设备连接。能够避免网络瓶颈。还可避免故障。比如连接核心交换机与汇聚交换机时。要保证带宽充足。满足数据传输的需求。

接入交换机配置

接入交换机配置时，第一步是设置管理IP。这么做能让管理员方便地远程管理交换机。要给接入交换机分配一个恰当的IP地址。这么做是为了确保它可与其他网络设备通信。接下来要开展端口配置。要依据连接的设备类型和需求。去设置端口的速率、双工模式等参数。若连接的是计算机。通常将其设置为自动协商模式。

配置VLAN是接入交换机很关键的一步。划分VLAN能隔离网络。不同部门或用户的网络能被隔离。这样可提高网络安全性。还能提升管理效率。比如把财务部门和销售部门分到不同VLAN里。能避免数据相互干扰

#
vlan batch 6 to 8
#
interface GigabitEthernet0/0/1
 port link-type trunk
 port trunk allow-pass vlan 6 to 8
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 6
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 8
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 7
#

汇聚交换机配置

#创建vlan
vlan batch 6 to 8 100
#
#配置各个vlan的ip ，作为各个valn 的网关
interface Vlanif6
 ip address 192.168.6.1 255.255.255.0
#
interface Vlanif7
 ip address 192.168.7.1 255.255.255.0
#
interface Vlanif8
 ip address 192.168.8.1 255.255.255.0
#配置与路由器接口所属vlan的ip地址
interface Vlanif100
 ip address 192.168.1.2 255.255.255.0
#
#配置接口模式，并将相应的接口加入到各自所属vlan中
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 100
#
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 6 to 8
#
#配置静态路由到路由器
#
ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
#
#开启DHCP功能
#
dhcp enable
#
#配置地址池
#
ip pool vlan8_pool
 gateway-list 192.168.8.1
 network 192.168.8.0 mask 255.255.255.0
excluded-ip-address 192.168.8.1 192.168.8.10
 lease day 3 hour 0 minute 0
 dns-list 8.8.8.8 114.114.114.114
#
# 在VLANIF接口关联地址池
interface Vlanif8
  dhcp select global
#

汇聚交换机连接接入层和核心层。此时要配置链路聚合。这样做可增加带宽。还能提升可靠性。多条物理链路会被捆绑成一条逻辑链路。靠此实现数据高速传输。与此同时。要设置相应负载均衡策略。使数据能均匀分布在各条链路上。

汇聚交换机要进行生成树协议配置。这么做是为防止网络出现环路。一旦网络里出现环路。就会引发数据广播风暴。这会严重影响网络性能。借助生成树协议。它能自动算出最优网络拓扑结构。进而避免环路产生

#配置连接外网接口的IP地址
interface GigabitEthernet0/0/0
 ip address 100.100.1.2 255.255.255.0
 nat outbound 3000
#配置连接下行汇聚交换机的接口ip地址
interface GigabitEthernet0/0/1
 ip address 192.168.1.1 255.255.255.0
#
#配置静态路由
#
ip route-static 0.0.0.0 0.0.0.0 100.100.1.1 #连接外网静态路由
#配置回城路由
ip route-static 192.168.6.0 255.255.255.0 192.168.1.2
ip route-static 192.168.7.0 255.255.255.0 192.168.1.2
ip route-static 192.168.8.0 255.255.255.0 192.168.1.2
ip route-static 200.200.1.0 255.255.255.0 100.100.1.1
#
#配置访问控制列表
acl number 3000
 rule 5 permit ip
#
#将访问控制列表ACL 绑定到出接口
interface GigabitEthernet0/0/0
  nat outbound 3000
#

核心出口路由器配置

核心出口路由器承担着连接企业内部网络和外网的重要任务。首先要配置接口地址，这里面包括内网接口的IP地址。同时也要配置外网接口的IP地址。要确保内网用户能通过路由器访问外网。而且外网用户也能和内网进行特定通信。

还要设置路由策略，通过该策略实现内外网之间的数据转发。还要实现访问控制，借助访问控制列表（ACL）来限制外部网络对企业内部网络的访问，以此保障企业网络安全。同时，要合理配置动态路由协议，让路由器能够自动学习路由信息，并且能自动更新路由信息。

常见问题排错

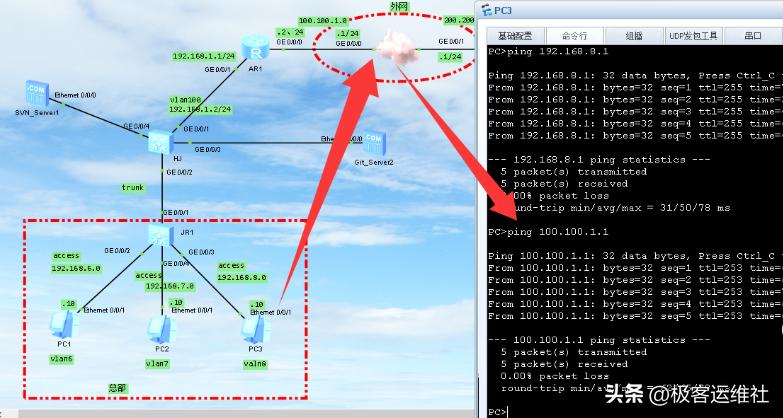

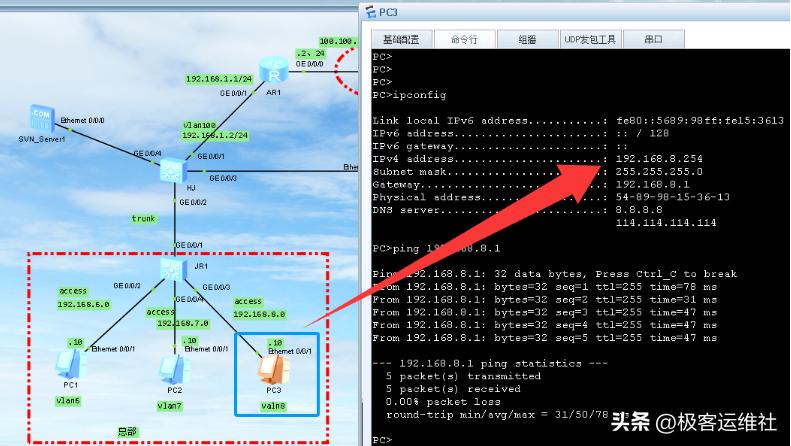

连通问题是网络中常见的故障。若网络不通，可用Ping命令检测连通性。此命令会发送ICMP数据包，以此查看目标设备是否能响应。若Ping不通，可能是物理链路出现故障，也可能是设备配置存在问题。

路由问题有时会冒出来。比如路由表存在错误，又或者路由协议配置不太恰当。可以通过Show route等命令查看路由表信息，以此核查路由正不正确。要是发觉路由有差错，就得赶忙调整纠正。配置错误也是很重要的一点。不少网络故障是由于设备配置不妥导致的。进行配置时，要认真核对每一个参数，确保配置准确无误。

大家搭建三层架构组网时，有没有遇到特别难解决的问题？要是觉得这篇文章有用，记得点赞。还要分享给身边的人！

display interface brief
display vlan
